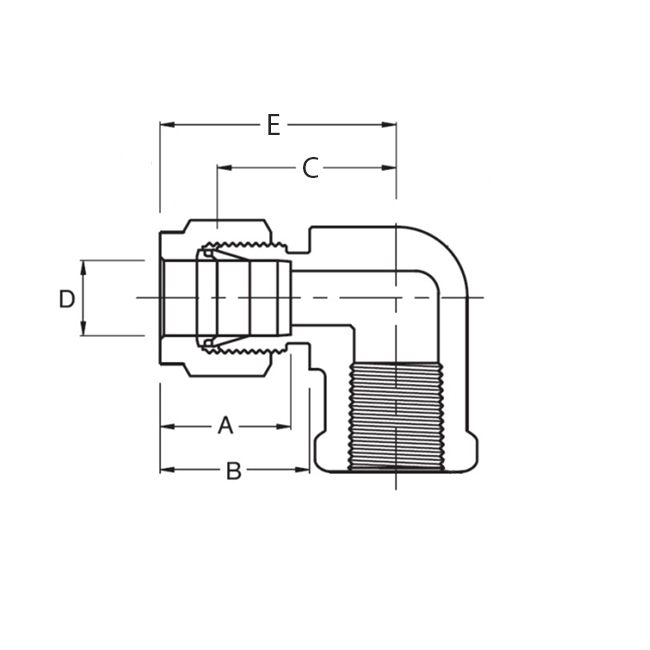

Haakse koppeling binnendraad ( SFE )
Toepassing i-Fitting
De gepatenteerde Superlok i-Fitting is een verbeterde versie van de klassieke dubbele ferrule koppeling.
De Superlok i-Fitting is uitgerust met een ingebouwde visuele indicator op elke compressiefitting. Bij de installatie van een fitting op de buis wordt vaak de fout gemaakt dat de compressiemoer te strak of te los wordt aangedraaid. Deze fout kan lekkages veroorzaken, wat in het verleden vaak leidde tot problemen in het veld.
Het Superlok-ontwerp maakt het eenvoudig om de moer van de buisfitting vast te draaien totdat de indicatorringen van de visuele indicator losschieten. Dit markeert het punt van perfecte compressie, waardoor de fitting altijd correct wordt geïnstalleerd.
Onze Superlok-persfittingen zijn uitwisselbaar met alle gekende merken dubbele ferrule fittingen. U zult geen enkele moeite hebben om ze in uw systeem te integreren.
Uitvoeringen:
- Inches :1/16” – 2”
- Metrisch : 2mm – 25mm
- Reducties, bochten, T-stukken, kruisstukken, koppelingen, adapters
- Materiaal 316L (product contact delen)
- Afwijkende uitvoeringen op aanvraag
Certificaten:
MTR (Mill test report) of 3.1 certificaat Volgens EN 10204
| Artikelnr. | Omschrijving | Aansluiting | Uitvoering | Maatvoering | Maatvoering 2 | Voorraad |
|---|---|---|---|---|---|---|
|
71020113001
|
Superlok i-Fitting
Haakse koppeling binnendraad
ø1/8" x 1/8" NPT, 316L
SFEI-2-2N
|
NPT
|
iFitting
|
1/8" (ø 3,18 mm)
|
1/8"
|
|
|
71020113003
|
Superlok i-Fitting
Haakse koppeling binnendraad
ø1/8" x 1/4" NPT, 316L
SFEI-2-4N
|
NPT
|
iFitting
|
1/8" (ø 3,18 mm)
|
1/4"
|
|
|
71020113005
|
Superlok i-Fitting
Haakse koppeling binnendraad
ø3/16" x 1/8" NPT, 316L
SFEI-3-2N
|
NPT
|
iFitting
|
3/16" (ø 4,76 mm)
|
1/8"
|
|
|
71020113007
|
Superlok i-Fitting
Haakse koppeling binnendraad
ø1/4" x 1/8" NPT, 316L
SFEI-4-2N
|
NPT
|
iFitting
|
1/4" (ø 6,35 mm)
|
1/8"
|
|
|
71020113009
|
Superlok i-Fitting
Haakse koppeling binnendraad
ø1/4" x 1/4" NPT, 316L
SFEI-4-4N
|
NPT
|
iFitting
|
1/4" (ø 6,35 mm)
|
1/4"
|
|
|
71020113011
|
Superlok i-Fitting
Haakse koppeling binnendraad
ø1/4" x 3/8" NPT, 316L
SFEI-4-6N
|
NPT
|
iFitting
|
1/4" (ø 6,35 mm)
|
3/8"
|
|
|
71020113013
|
Superlok i-Fitting
Haakse koppeling binnendraad
ø1/4" x 1/2" NPT, 316L
SFEI-4-8N
|
NPT
|
iFitting
|
1/4" (ø 6,35 mm)
|
1/2"
|
|
|
71020113015
|
Superlok i-Fitting
Haakse koppeling binnendraad
ø5/16" x 1/8" NPT, 316L
SFEI-5-2N
|
NPT
|
iFitting
|
5/16" (ø 7,94 mm)
|
1/8"
|
|
|
71020113017
|
Superlok i-Fitting
Haakse koppeling binnendraad
ø5/16" x 1/4" NPT, 316L
SFEI-5-4N
|
NPT
|
iFitting
|
5/16" (ø 7,94 mm)
|
1/4"
|
|
|
71020113019
|
Superlok i-Fitting
Haakse koppeling binnendraad
ø3/8" x 1/8" NPT, 316L
SFEI-6-2N
|
NPT
|
iFitting
|
3/8" (ø 9,53 mm)
|
1/8"
|
|
|
71020113021
|
Superlok i-Fitting
Haakse koppeling binnendraad
ø3/8" x 1/4" NPT, 316L
SFEI-6-4N
|
NPT
|
iFitting
|
3/8" (ø 9,53 mm)
|
1/4"
|
|
|
71020113023
|
Superlok i-Fitting
Haakse koppeling binnendraad
ø3/8" x 3/8" NPT, 316L
SFEI-6-6N
|
NPT
|
iFitting
|
3/8" (ø 9,53 mm)
|
3/8"
|
|
