M&S SV04 ohne betätigung

Funktion M&S Scheibenventil SV04

Das M&S Scheibenventil SV04 ist die neueste Generation Scheibenventil von M&S Armaturen und erfüllt alle aktuellen Anforderungen. Die Dichtungsform und Schaftkonstruktion mit Laufbüchse sind zum Vorgängermodell ('95 und '98) nicht geändert. Auf der Basis dieser Merkmale ist konform EHEDG erworben. Technisch erfüllt das Ventil alle Anforderungen und kann auch mit der T-Profildichtung, im voll Vakuum verwendet werden.S.K.S. hat das Ventil Standard ohne Betätigung auf Lager und kann deshalb einfach mit Betätigungen kombiniert werden. Die Ventile und Dichtungen werden markiert mit Werkstoff Nummer, Größe und Chargennummer. Die Dichtungen sind aus EN-1935 und FDA-zugelassenen Materialien. Die Flexibilität der M&S Armaturen macht es möglich, die Ventile komplett nach Kundenwunsch (spezialausführung) zu produzieren. Darüber hinaus hat M&S Armaturen einen Mehrwege- oder Leckdetektion Ausführung. Einzigartige Merkmale der M&S Absperrklappe SV04 sind:

Konform EHEDG EL
Kompaktes Design (Flansch und Ausführung)
Einfache und sichere Konstruktion für die Montage Positionsmeldung
Kompatibel mit früheren Versionen (Typ 95 und 98)
Interne Rauhigkeit Ra <0,8 µm
Doppelfest Laterne für Aufbau Antrieb
Verfügbar in den Größen NW15 bid NW200 und 1" bis 4"
DIN 11864 Gewinde Anschlüss
DIN 11853 Gewinde Anschlüss

Melden Sie sich an oder erstellen Sie ein Konto, um Preise und Lagerbestände anzuzeigen.

Betriebsanleitung SV04 EN

Ersatzteillisten SV04 EN

Betriebsanleitung SV04 DE

Artikelnr.	Beschreibung	Nennweite	Werkstofftyp	Anschluss	Dichtung
25123002MS	SV04 S/S NW15 -/- HB HNBR 304 M&S Scheibenventil SV04 Schweiß / Schweiß DN15 (19) 1.4307 (304L) HNBR ohne Handgriff	DN15 (ø 19 mm)	304 (L)	Schweiß / Schweiß
25123003MS	SV04 S/S NW20 -/- HB HNBR 304 M&S Scheibenventil SV04 Schweiß / Schweiß DN20 (23) 1.4307 (304L) HNBR ohne Handgriff	DN20 (ø 23 mm)	304 (L)	Schweiß / Schweiß	HNBR
25123004MS	SV04 S/S 1" -/- HB HNBR 304 M&S Scheibenventil SV04 Schweiß / Schweiß 1" (25,40) 1.4307 (304L) HNBR ohne Handgriff	1" (ø 25,4 mm)	304 (L)	Schweiß / Schweiß	HNBR
25123005MS	SV04 S/S NW25 -/- HB HNBR 304 M&S Scheibenventil SV04 Schweiß / Schweiß DN25 (29) 1.4307 (304L) HNBR ohne Handgriff	DN25 (ø 29 mm)	304 (L)	Schweiß / Schweiß	HNBR
25123007MS	SV04 S/S NW32 -/- HB HNBR 304 M&S Scheibenventil SV04 Schweiß / Schweiß DN32 (35) 1.4307 (304L) HNBR ohne Handgriff	DN32 (ø 35 mm)	304 (L)	Schweiß / Schweiß	HNBR
25123008MS	SV04 S/S 1,5" -/- HB HNBR 304 M&S Scheibenventil SV04 Schweiß / Schweiß 1,5" (38,10) 1.4307 (304L) HNBR ohne Handgriff	1,5" (ø 38,1 mm)	304 (L)	Schweiß / Schweiß	HNBR
25123009MS	SV04 S/S NW40 -/- HB HNBR 304 M&S Scheibenventil SV04 Schweiß / Schweiß DN40 (41) 1.4307 (304L) HNBR ohne Handgriff	DN40 (ø 41 mm)	304 (L)	Schweiß / Schweiß	HNBR
25123010MS	SV04 S/S 2" -/- HB HNBR 304 M&S Scheibenventil SV04 Schweiß / Schweiß 2" (50,80) 1.4307 (304L) HNBR ohne Handgriff	2" (ø 50,8 mm)	304 (L)	Schweiß / Schweiß	HNBR
25123011MS	SV04 S/S NW50 -/- HB HNBR 304 M&S Scheibenventil SV04 Schweiß / Schweiß DN50 (53) 1.4307 (304L) HNBR ohne Handgriff	DN50 (ø 53 mm)	304 (L)	Schweiß / Schweiß	HNBR
25123012MS	SV04 S/S 2,5" -/- HB HNBR 304 M&S Scheibenventil SV04 Schweiß / Schweiß 2,5" (63,50) 1.4307 (304L) HNBR ohne Handgriff	2,5" (ø 63,5 mm)	304 (L)	Schweiß / Schweiß	HNBR
25123013MS	SV04 S/S NW65 -/- HB HNBR 304 M&S Scheibenventil SV04 Schweiß / Schweiß DN65 (70) 1.4307 (304L) HNBR ohne Handgriff	DN65 (ø 70 mm)	304 (L)	Schweiß / Schweiß	HNBR
25123014MS	SV04 S/S 3" -/- HB HNBR 304 M&S Scheibenventil SV04 Schweiß / Schweiß 3" (76,10) 1.4307 (304L) HNBR ohne Handgriff	3" (ø 76,1 mm)	304 (L)	Schweiß / Schweiß	HNBR

Artikelnr.	Beschreibung	Abmessung	Elastomer	Lager
27700340MS	SV MS Dichtung type95 2 " HNBR Butterfly valve gasket Type 95/04 HNBR 2"
27500285MS	Servicekit MS SV04 FF 2" EPDM Ersatzteile Scheibenventil M&S Typ '95 & SV04 2" EPDM F/F
27700339MS	SV MS Dichtung type95 1,5 " HNBR Butterfly valve gasket Type 95/04 HNBR 1.5"
27500288MS	Servicekit MS SV04 F/F DN65 EPDM Ersatzteile Scheibenventil M&S Typ '98 & SV04 NW65 EPDM F/F
27134176MS	Schaltkappe dop.sensor MS DN15-100 Ersatszteil Scheibenventil Schaltnocken doppelsensor NC DN15-100/1"-4" PA6/GF30
27502013MS	Servicekit MS SV04 FF DN 65 HNBR Ersatzteile Scheibenventil SV04 F/F HNBR NW65 M&S
27500263MS	Servicekit MS SV04 FF DN65 FKM Ersatzteile Scheibenventil M&S Typ '98 & SV04 NW65 FPM(Viton) F/F
27134014MS	Griff NW80/100 304 M&S M&S Handgriff HB04 Scheibenventil Classic DN80-100 / 3"-4" Edelstahl Hülse, Kunststoff Kugel

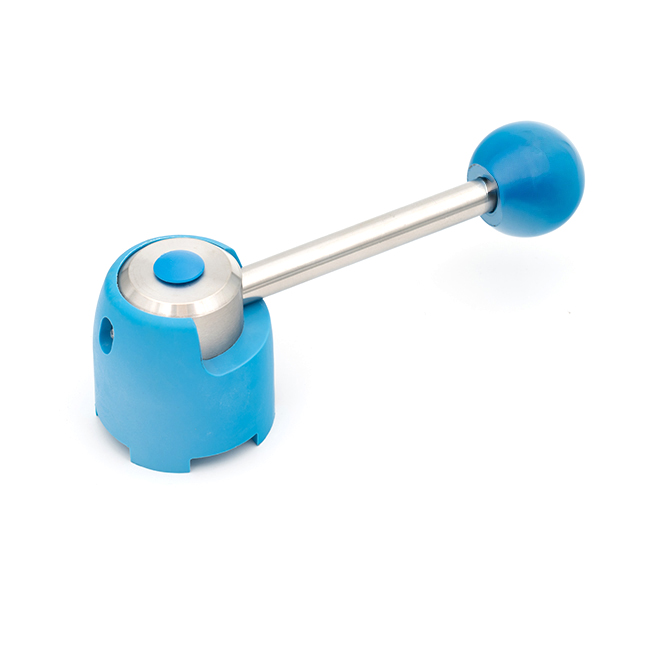

27134011MS	Griff SV04 NW 15-50/ 1"-2" M&S Handgriff HB04 Scheibenventil SV04 DN15-50 / 1"-2" Kunststoff Hülse, Kunststoff Kugel 2-Positionen
27138214	SV B&B KI Klappe 3" 316 Ersatzteil Kieselmann Scheibenventil klappe NW75/3" 316L (Bl&Bl)
27100344MS	SV MS Dichtung type98 DN 100 HNBR Scheibenventil Dichtung SV04/98 NW100 HNBR M&S
27100806MS	Gleitring NW40-NW65/1.5"-2.5" Scheibenventil Ersatzteile M&S Buchse NW40-NW65/1.5"-2.5"

Materialien
Produktberührten Teile	Edelstahl 304(L) W.St. 1.4301/1.4307 oder 1.4404 AISI 316L
Innen Rauigkeit	Ra <0.8 μm
Rest Edelstahl	W.St. 1.4301 / Edelstahl 304
Standard Dichtung	EPDM
Type Dichtung (Scheiben)	T-Profil
Type Dichtung (Flansche)	DIN11864-A
Lagerleitung	Ja, oben und unter gleich
Max. betriebsdruck	10 bar
Min. Betriebsdruck	Vakuum
Max. Temperatur	Elastomer abhängig
Abmessungen	Schweiß/Schweiß DN25 - DN200 und 1" - 4" ISO 33,7 - 114,3
DIN Abmessungen	DIN : NW15 - NW150, NW200 nur Flansche/Flansche
Inch Abmessungen	Inch 1”- 4”
ISO Abmessungen	Mm : 33,7 – 114,3
Dichtung Optionen	EPDM, VMQ (Silicon), FKM (Viton), HNBR
Version
Anschlüsse	Scheiß, Gewinde, Frosch/Mutter, Flansche en Clamp
	DIN11851, DIN11853, DIN11864 DIN32676, ISO 2852
	EN1092, SMS, IDF, DS, BSP, etc.
	Auf Kundenwunsch
Standard –Bedienung	Manuelle Bedienung (2 Positionen)
	Stufenlos einstellbar
	Manuell mit Stellungsrückmeldung
Luft Antrieb	Luft/Luft, Luft/Feder (3 Ausführungen)
Erforderlicher Luftdruck	Betrieb abhängig
Standmeldung	Standard vorbereitet für Laterne (M12)
Optionen	Antrieb mit Stellungsregler
	Elektrische Antrieb
	Control Unit (ASI/ modul)
	Auf/Zu Meldung (CE)
	Kinetrol Antrieb
	Auf Kundenwunsch
	Lock-out/tag-out Handbetätigung
	ATEX
Wartung
Wartung / Demontage	Zwischenflansch-Design einfach demontieren
	Andere Modelle nicht
Specialwerkzeug erforderlich	Nein
Unique
Manuelle Betätigung	Kunststoff/Edelstahl (hygienische und unverwechselbare)
Pneumatische Bedienung	Multi Feder Ausführung
Laterne	Vorbereitet für Stellungsrückmeldung
Zwischenflansch- Ausführung	Compact-Model (Hygiene)
	Sonderausführung mit Zentrierung
	Alle Ventile mit 10 bar getestet
