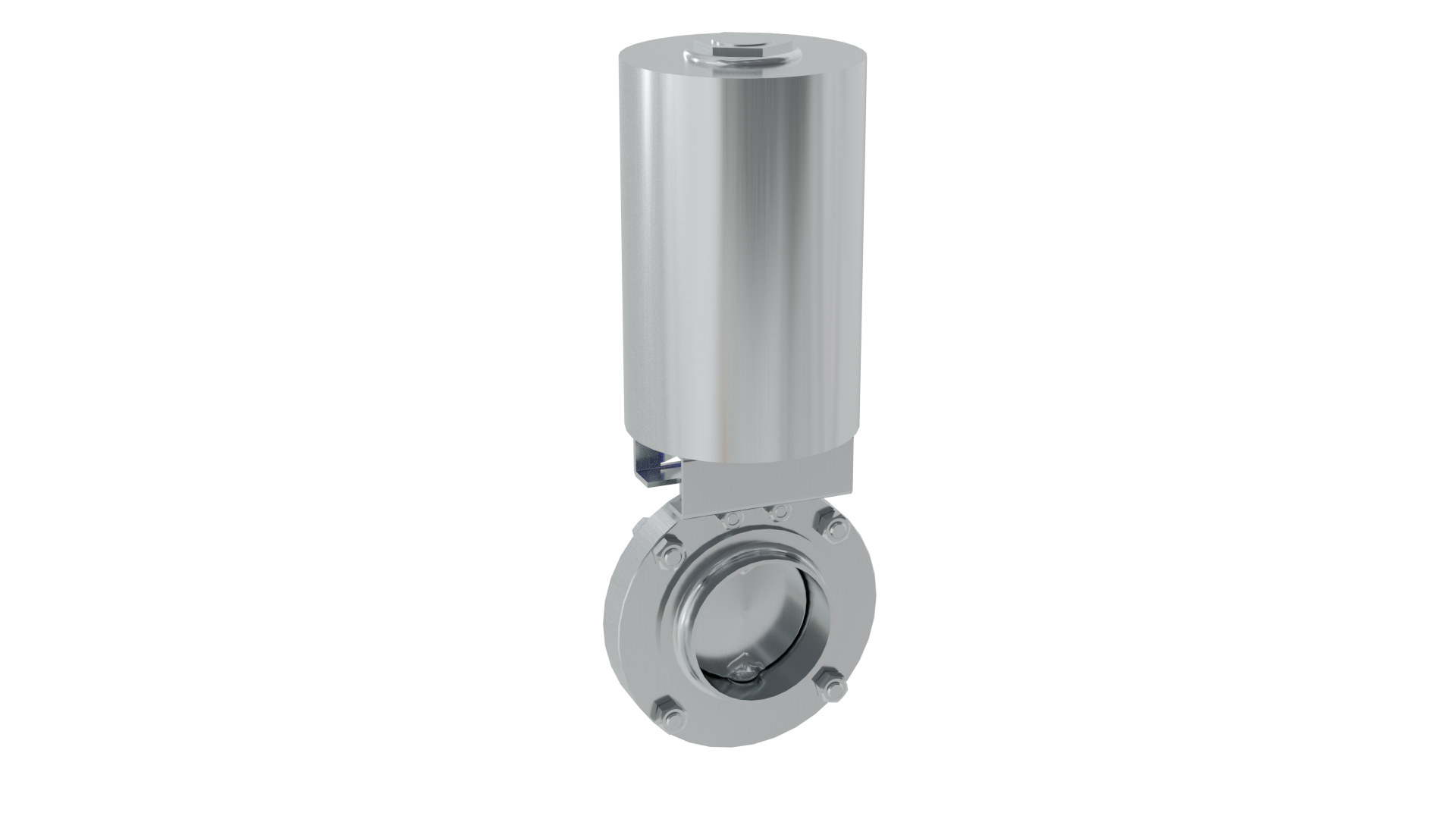

Alfa Laval LKB ohne Betätigung
Funktion Alfa Laval LKB Scheibenventile
Die hygienischen Alfa Laval LKB Scheibenventile charakterisieren sich durch die speziellen Dichtungen und den verhältnismäßig kompakten Druckluftmotoren. Die besonderen Dichtungen machen die Ventile für den Einsatz unter Vollvakuumbedingungen möglich. Alfa Laval Absperrklappen sind in folgenden Ausführungen erhältlich:
- Zoll-Abmessungen (Typ LKB)
- DIN-Abmessungen (Typ LKB-2)
- Zwischenflansch-Version (Typ LKB-F)
Alle Scheibenventile können optional für die Montage von M12 oder M18 Näherungsschaltern vorbereitet werden. Zudem können Stellantriebe vom Typ LKLA-T für einen automatischen Betrieb ausgerüstet werden, welche auch mit der Think-Top Steuerungseinheit erweiterbar sind. Das Ventil ist sowohl in 304L und 316L Edelstahl verfügbar und kann mit Elastomeren wie, MVQ, EPDM, HNBR, FPM ausgerüstet werden.
Zusätzlich bietet Alfa Laval zwei weitere Ausführungen für besondere Anlagenbegebenheiten:
LKB LP (Low Pressure)
LKB UP (Ultra Pure)
Die LP-Version ist ein Niederdruck-Scheibenventil. Die UP-Version wurde für die hohen Anforderungen der Industriebereiche der Biopharmakologie und Körperpflegeprodukte entwickelt. Die Ultra Pure-Version verfügt über entsprechende Zertifikate und einer Innenrauhigkeit von 0,5 µm DIN / ISO SF1 und 0.38μm oder 0,5 µm ASME BPE SF4 / SF1.
Artikelnr. | Beschreibung | Nennweite | Werkstofftyp | Anschluss | Dichtung | Lager |
---|---|---|---|---|---|---|
25124004AL
|
Alfa Laval Scheibenventil LKB
Schweiß / Schweiß
1" (25,40) 1.4307 (304L)
HNBR
ohne Handgriff
|
1" (ø 25,4 mm)
|
304 (L)
|
Schweiß / Schweiß
|
HNBR
|
|
25124005AL
|
Alfa Laval Scheibenventil LKB-2
Schweiß / Schweiß
DN25 (29,00) 1.4307 (304L)
HNBR
ohne Handgriff
|
DN25 (ø 29 mm)
|
304 (L)
|
Schweiß / Schweiß
|
HNBR
|
|
25124008AL
|
Alfa Laval Scheibenventil LKB
Schweiß / Schweiß
1,5" (38,10) 1.4307 (304L)
HNBR
ohne Handgriff
|
1,5" (ø 38,1 mm)
|
304 (L)
|
Schweiß / Schweiß
|
HNBR
|
|
25124009AL
|
Alfa Laval Scheibenventil LKB-2
Schweiß / Schweiß
DN40 (41,00) 1.4307 (304L)
HNBR
ohne Handgriff
|
DN40 (ø 41 mm)
|
304 (L)
|
Schweiß / Schweiß
|
HNBR
|
|
25124010AL
|
Alfa Laval Scheibenventil LKB
Schweiß / Schweiß
2" (50,80) 1.4307 (304L)
HNBR
ohne Handgriff
|
2" (ø 50,8 mm)
|
304 (L)
|
Schweiß / Schweiß
|
HNBR
|
|
25124011AL
|
Alfa Laval Scheibenventil LKB-2
Schweiß / Schweiß
DN50 (53,00) 1.4307 (304L)
HNBR
ohne Handgriff
|
DN50 (ø 53 mm)
|
304 (L)
|
Schweiß / Schweiß
|
HNBR
|
|
25124012AL
|
Alfa Laval Scheibenventil LKB
Schweiß / Schweiß
2,5" (63,50) 1.4307 (304L)
HNBR
ohne Handgriff
|
2,5" (ø 63,5 mm)
|
304 (L)
|
Schweiß / Schweiß
|
HNBR
|
|
25124013AL
|
Alfa Laval Scheibenventil LKB-2
Schweiß / Schweiß
DN65 (70,00) 1.4307 (304L)
HNBR
ohne Handgriff
|
DN65 (ø 70 mm)
|
304 (L)
|
Schweiß / Schweiß
|
HNBR
|
|
25124014AL
|
Alfa Laval Scheibenventil LKB
Schweiß / Schweiß
3" (76,10) 1.4307 (304L)
HNBR
ohne Handgriff
|
3" (ø 76,1 mm)
|
304 (L)
|
Schweiß / Schweiß
|
HNBR
|
|
25124015AL
|
Alfa Laval Scheibenventil LKB-2
Schweiß / Schweiß
DN80 (85,00) 1.4307 (304L)
HNBR
ohne Handgriff
|
DN80 (ø 85 mm)
|
304 (L)
|
Schweiß / Schweiß
|
HNBR
|
|
25124016AL
|
Alfa Laval Scheibenventil LKB
Schweiß / Schweiß
4" (101,60) 1.4307 (304L)
HNBR
ohne Handgriff
|
4" (ø 101,6 mm)
|
316 (L)
|
Schweiß / Schweiß
|
HNBR
|
|
25124017AL
|
Alfa Laval Scheibenventil LKB-2
Schweiß / Schweiß
DN100 (104,00) 1.4307 (304L)
HNBR
ohne Handgriff
|
DN100 (ø 104 mm)
|
304 (L)
|
Schweiß / Schweiß
|
HNBR
|
|
Artikelnr. | Beschreibung | Abmessung | Elastomer | Lager |
---|---|---|---|---|
27100915AL
|
Ersatzteil Scheibenventil LKB-F
Flanschdichtung NW80 MVQ (Silikon)
Alfa Laval
|
|
|
|
27833032AL
|
Alfa Laval Pneum. Antrieb LKLA Ø85mm
Scheibenventil LKB(F)
DN100 / 4"
Inklusive Kupplung
Luft öffnend / Feder schließend (NC)
Edelstahl 304
Vorbereitung für Näherungs-INI: Nein
Vorbereitung für Steuerkopf: Nein
|
|
|
|
9940370007
|
Ersatzteil Scheibenventil LKB F/F
Dichtung Flansche EPDM NW25
Alfa Laval
|
|
|
|
27100351AL
|
Ersatzteil Alfa Laval Ventil
seal ring lkb-2 HNBR nw125
|
|
|
|
27100331AL
|
Dichtung Scheibenventil
LKB 2 NW50 PFA/EPDM
Alfa Laval
|
|
|
|
27500288AL
|
Ersatzteil Alfa Laval Ventil
Service Kit EPDM LKB-2 DIN
NW65
|
|
|
|
27134416AL
|
Alfa Laval Handgriff
Scheibenventil LKB(F)
DN100 / 4"
Scheren-Ausführung Kurzversion
Edelstahl Hülse, Kunststoff Kugel
Vorbereitung für Näherungs-INI: Nein
|
|
|
|
27134040AL
|
Alfa Laval Handgriff
Scheibenventil LKB(F)
DN65 - DN80 / 3"
Scheren-Ausführung lange Version
Edelstahl 304
Vorbereitung für Näherungs-INI: Nein
|
|
|
|
27100948AL
|
Ersatzteil Scheibenventil LKB-F
Flanschdichtung 1.5" FKM (Viton)
Alfa Laval
|
|
|
|
27100292AL
|
Ersatzteil Alfa Laval Ventil
seal ring lkb-2 EPDM dn100
|
|
|
|
27200268AL
|
Ersatzteil Alfa Laval Ventil
service kit FPM lkb-f iso
101.6
|
|
|
|
27100967AL
|
Ersatzteil Scheibenventil LKB-F
Flanschdichtung NW32 EPDM
Alfa Laval
|
|
|
|
Materialien |
||
Produktberührte Teile | W.St. 1.4307 oder 1.4404 / AISI 304L oder 316L | |
Innen Rauheit | Ra <0.5 μm | |
Übrige Edelstahl Teile | W.St. 1.4307 / AISI 304L | |
Standard Dichtungen | EPDM | |
Scheibendichtung | T-Profil | |
Flanschdichtung | Eigendichtung (rechteckig) | |
Lagerbuchsen | Ja, ober- und unterhalb verschieden | |
Max. Betriebsdruck | 10 bar (5 bar LP Ausführung) | |
Min. Druck | Vakuum | |
Max. Temp. | Elastomer abhängig | |
Abmessung |
Schweiss / Schweiss DN25 - DN150 und 1" - 4" LP Version: DN 25 - DN100 |
|
DIN Abmessung | DN25 bis DN150 | |
Inch Abmessung | SMS | |
ISO Abmessung | N.v. | |
Optionale Dichtungen | EPDM, MVQ (Silikon), FKM (Viton), HNBR und PFA | |
Ausführung |
||
Anschluss | Schweiss, Gewinde, Kegel / Mutter, Flansch und Tri-clamp | |
DIN11851, DIN32676 | ||
SMS, IDF, DS | ||
Standardbetrieb | Handgriff (2 oder 4 Positionen) | |
Stufenlos einstellbar | ||
Handgriff mit Stellungsanzeige | ||
Pneumatischer-Antrieb | Luft / Luft oder Luft / Feder (2 Ausfürungen) | |
Erforderlicher Druck |
4 bis 7 bar | |
Stellungsanzeige |
Unter oder auf der Betätigungseinrichtung mittels Montagesatz | |
Optionen | Antrieb mit Stellungsregler | |
Steuerkopf (ASI Modul) | ||
Auf/Zu Meldung (CE Prüfsiegel) | ||
Lock-Out/Tag-Out manueller Betrieb | ||
Markierung | EHEDG EL | |
Wartung |
||
Wartung / Demontage |
Zwischenflanschversion ist In-Line demontierbar | |
Erforderliches Spezialwerkzeug |
Nein | |
Zubehör |
||
Manueller Antrieb | Griff in verschiedenen Ausführungen verfügbar | |
Pneumatik Antrieb | keine lineare Leistungsentfaltung | |
Unique Control Betrieb |
