Kieselmann Aseptik Probenahme
Funktion Kieselmann Aseptik-Probenahmeventile
Kieselmann Aseptik-Probenahmeventile bieten ein Höchstmaß an FunktionalitÄt kombiniert mit einer leichtgängigen und ergonomisch optimierten bedienbarkeit. Dieses progressive Designkonzept basier auf unterschiedlichen Funktionsmodulen, die einzelno der in Kombination zusammengebaut werden können. Ob als einfach manuel betätigte Ausfürung oder als voll automatisierte Variante, das modulare Baukastenprinzip bietet eine Auswahl von ca. 5000 möglichen Konfigurationen die für einen umfassenden Anwendungsbereich sowie kundenspezifische Anforderungen sorgen. Darüber hinaus ist durch einen nachtrÄglichen Austausch ode reine Ergänzung der Funktionsmodule die ursprüngliche Konfiguration nachrüstbar bzw. Eine Funktionserweiterung realisierbar.
Basisvarianten:
- Manuelle Betätigung (selbsttätig schließend)
- Manuelle Betätigung (selbsthemmend)

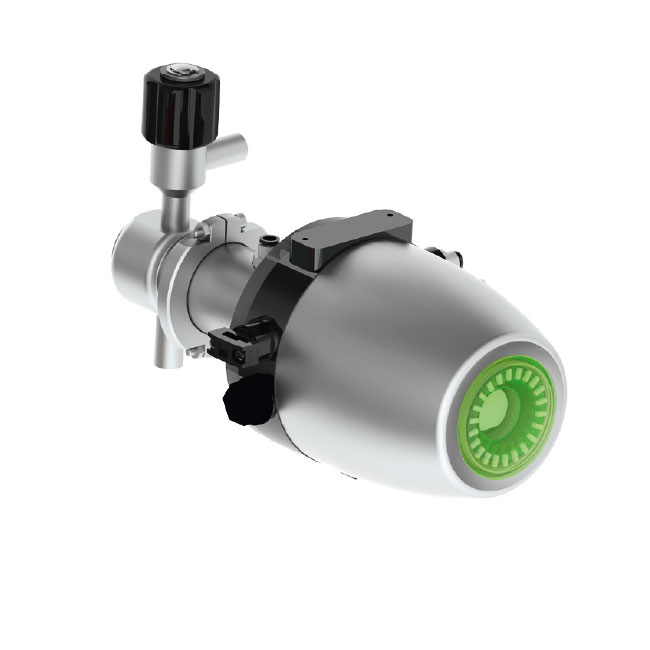

- Pneumatische Betätigung
- Pneumatische / manuelle Betätigung
Optionen:
- Poisionssensor
- Stuerkopf
- Manuel betätigtes Dempfventil (SIP)
- Pneumatisch betätigtes (SIP)
| Artikelnr. | Beschreibung | Nennweite | Werkstofftyp | Betriebs | Lager |
|---|---|---|---|---|---|
|
32438057KI
|
Probenahmeventil aseptic
Fig. 6120 mit gespült Anschluss NW10
Tank Schweißanschluss Ø64.5mm
Handbetätigt 316L
|
DN50 (ø 53 mm)
|
|
|
|
|
32438309KI
|
Probenahmeventil
Typ 6122 DN40 EPDM 316L
mit 2 Anschlusse, mit Griff
|
DN40 (ø 41 mm)
|
|
|
|
|
32438311KI
|
Probenahmeventil
Typ 6122 DN50 EPDM 316L
mit 2 Anschlusse, mit Griff
|
DN50 (ø 53 mm)
|
|
|
|
|
32438313KI
|
Probenahmeventil
Typ 6122 DN65 EPDM 316L
mit 2 Anschlusse, mit Griff
|
DN65 (ø 70 mm)
|
|
|
|
|
KI6125202230041
|
Aseptik Probenahmeventil NC
Typ 6125 Inline Ø68 (NW40-125)
Balg TFM1600 (PTFE), 316L
Auslauf: NW10
Flush Anschluss: NW10
|
|
316 (L)
|
Pneumatik luft ofnen / feder schluss
|
|
|
KI6125444400041
|
Aseptisch Probenahmeventil
Type 6125 T-Rohrstück-Gehäuse DN50
Ausgang: G3/8"B
Spühlanschluss: G3/8"B
Handbetätigt, Federbelastet (NC)
|
|
|
|
|
|
KI6125604400041
|
Aseptisch Probenahmeventil
Type 6125 Tank Einschweissflansch
Ausgang: G3/8"B
Spühlanschluss: G3/8"B
Handbetätigt, Federbelastet (NC)
|
|
|
|
|
|
KI6125841110041
|
Aseptic-Prohbenahmeventil
Type 6125 2"
TFM1600, 316L
Produktanschluss: G 3/8"
Spulanschluss: G 3/8"
Manuelle betatigung
|
2" (ø 50,8 mm)
|
|
|
|
| Artikelnr. | Beschreibung | Abmessung | Elastomer | Lager |
|---|---|---|---|---|
|
KI6125900000021
|
Ersatzteil Aseptik-Probenahmeventil 6125
Einsatzstück (FA+MA+Abschlußring),
Manuell, Federrückstellend
316L - Membrane TFM1600
|
|
|
|
|
KI6125039000000
|
Ersatzteil Aseptik-Probenahmeventil 6125
Verschleißteilsatz Typ MA
passend für alle Varianten
|
|
|
|
|
KI6125049000000
|
Ersatzteil Aseptik Probenahmeventil
Dichtungsatz pneumatischen Antrieb
Kieselmann
|
|
|
|
Materialien |
|
| In contact mit product | AISI 316L 1.4404 |
| Andere Edelstahl | AISI 304 1.4301 |
| Dichtungen | PTFE – FTM |
Technische date |
|
| Baugrößen | DN25 – DN150 (produktleitung) |
| 1 ½”- 4” (produktleitung) | |
| Behälterarmatur | |
| Max. product drück | 10 bar |
| Connections | Inline clamp |
| Pipe T-Stück | |
| Behälterschweisshals | |
| DN25 Schweisshals | |
| Steuerluft | 4 bis 6 bar |
