M&S Rohr Schaugläser

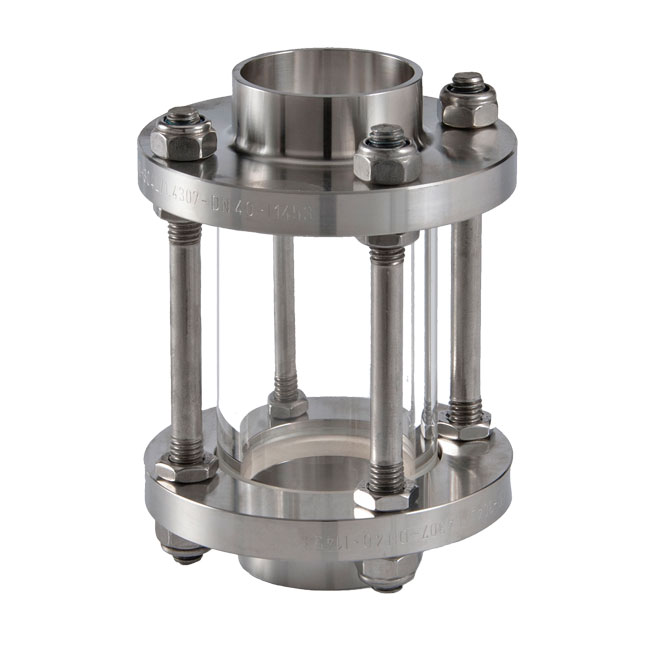

Anwendung Sichtlaternen
Um Ihren Prozess relativ kostengünstig visuell überwachen zu können, stehen Ihnen verschiedene Sichtlaternen zur Verfügung. Der Hauptbestandteil der Sichtlaterne ist ein Glasrohr. Dieses Bauteil wird zwischen zwei Rohren platziert. Das zu verarbeitende Produkt fließt durch das Sichtglas und kann auf diese Weise kontrolliert werden. Dabei muss der laufenden Prozess nicht unterbrochen werden.
Auf dem Markt existiert eine Vielzahl von unterschiedlichsten Versionen diverser Marken, welche jedoch aufgrund der verschiedenen Bauformen der Hersteller, nicht untereinander kompatibel sind.
Das Glas einer Sichtlaterne besteht aus Standard-Borosilikat, kann aber auch aus anderen Materialien hergestellt werden.
| Artikelnr. | Beschreibung | Marke | Nennweite | Werkstofftyp | Anschluss | Lager |
|---|---|---|---|---|---|---|
|
13134001
|
Schaulaterne
Zylinder S/S
DN10 1.4307 (304L)
|
M&S
|
DN10 (ø 13 mm)
|
304 (L)
|
Schweiß / Schweiß
|
|
|
13134002
|
Schaulaterne
Zylinder S/S
DN15 1.4307 (304L)
|
M&S
|
DN15 (ø 19 mm)
|
304 (L)
|
Schweiß / Schweiß
|
|
|
13134003
|
Schaulaterne
Zylinder S/S
DN20 1.4307 (304L)
|
M&S
|
DN20 (ø 23 mm)
|
304 (L)
|
Schweiß / Schweiß
|
|
|
13134004
|
Schaulaterne
Zylinder S/S
1" 1.4307 (304L)
|
M&S
|
1" (ø 25,4 mm)
|
304 (L)
|
Schweiß / Schweiß
|
|
|
13134005
|
Schaulaterne
Zylinder S/S
DN25 1.4307 (304L)
|
M&S
|
DN25 (ø 29 mm)
|
304 (L)
|
Schweiß / Schweiß
|
|
|
13134006
|
Schaulaterne
Zylinder S/S
1 1/4" 1.4307 (304L)
|
M&S
|
1,25" (ø 32 mm)
|
304 (L)
|
Schweiß / Schweiß
|
|
|
13134007
|
Schaulaterne
Zylinder S/S
DN32 1.4307 (304L)
|
M&S
|
DN32 (ø 35 mm)
|
304 (L)
|
Schweiß / Schweiß
|
|
|
13134008
|
Schaulaterne
Zylinder S/S
1 1/2" 1.4307 (304L)
|
M&S
|
1,5" (ø 38,1 mm)
|
304 (L)
|
Schweiß / Schweiß
|
|
|
13134009
|
Schaulaterne
Zylinder S/S
DN40 1.4307 (304L)
|
M&S
|
DN40 (ø 41 mm)
|
304 (L)
|
Schweiß / Schweiß
|
|
|
13134010
|
Schaulaterne
Zylinder S/S
2" 1.4307 (304L)
|
M&S
|
2" (ø 50,8 mm)
|
304 (L)
|
Schweiß / Schweiß
|
|
|
13134011
|
Schaulaterne
Zylinder S/S
DN50 1.4307 (304L)
NBR
|
M&S
|
DN50 (ø 53 mm)
|
304 (L)
|
Schweiß / Schweiß
|
|
|
13134012
|
Schaulaterne
Zylinder S/S
2 1/2" 1.4307 (304L)
|
M&S
|
2,5" (ø 63,5 mm)
|
304 (L)
|
Schweiß / Schweiß
|
|
| Artikelnr. | Beschreibung | Abmessung | Elastomer | Lager |
|---|---|---|---|---|
|
13800520
|
Ersatzteil Schaulaterne
Glaszylinder Borosilikat
DN150
|
|
|
|
|
13137004MS
|
Ersatzteil Schauglas
DIN11864-A Reserve glas
1" Borosilikat/1.4462
|
|
|
|
|
13137012MS
|
Ersatzteil Schauglas
DIN11864-A Reserve glas
2 1/2" Borosilikat/1.4462
|
|
|
|
|
13833565
|
Ersatzteil Schaulaterne
Splitterschutz
DN80 1.4307 (304L)
|
|
|
|
|
13881530
|
Ersatzteil Schaulaterne
Dichtung für Zylinder
DN25 EPDM
|
|
|
|
|
13800519
|
Ersatzteil Schaulaterne
Glaszylinder Borosilikat
DN125
|
|
|
|
|
13800501
|
Ersatzteil Schaulaterne
Glaszylinder Borosilikat
DN10
|
|
|
|
|
13885534
|
Ersatzteil Schaulaterne
Dichtung für Zylinder
DN40 Viton
|
|
|
|
|
13881526
|
Ersatzteil Schaulaterne
Dichtung für Zylinder
DN10 EPDM
|
|
|
|
|
13880532
|
Ersatzteil Schaulaterne
Dichtung für Zylinder
DN32 Perbunan
|
|
|
|
|
13137008MS
|
Ersatzteil Schauglas
DIN11864-A Reserve glas
1 1/2" Borosilikat/1.4462
|
|
|
|
|
13885526
|
Ersatzteil Schaulaterne
Dichtungs für Zylinder
DN15 Viton
|
|
|
|
